土壤三参数测定仪

roduct display

当前位置: 首页 > 产品中心 > 土壤检测仪器 > 土壤三参数测定仪

土壤三参数测定仪

土壤三参数测定仪

型号:FDR-202II

发表时间:2019-02-21 13:15:42

产品简介:

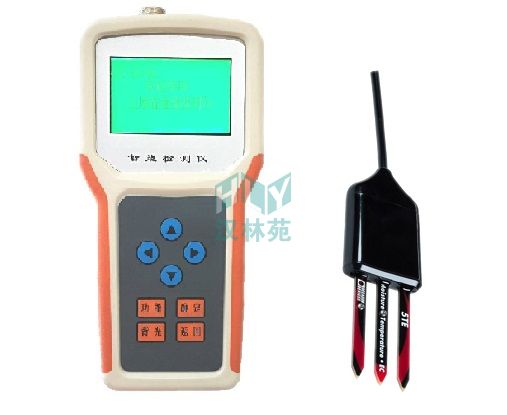

土壤三参数测定仪FDR-202II由便携式手持表和美国Decagon公司的5TE传感器组成。便携式手持表采用一体化结构设计,可以实时自动或手动采集被测环境土壤的温度、水分、盐分等多个参数,并存储到采集器中,内置 GPS 模块,采集数据的同时记录位置信息。

产品询价

产品介绍

土壤三参数测定仪FDR-202II产品简介
        FDR-202II由手持表和5TE传感器组成。手持表采用一体化结构设计,可以实时自动或手动采集被测环境土壤的温度、水分、盐分等多个参数,并存储到采集器中,内置 GPS 模块,采集数据的同时记录位置信息。外置SD卡,能准确的测量出被测地点的地理信息,界面除显示所测环境参数、存储数据外,还可显示测点的经纬度。FDR-202II体积小巧、美观,操作简单方便,性能可靠,野外携带极为方便。主机连接传感器后可以手动存储记录也可通过主机任意设置采样间隔,自动存储记录数据。大屏幕中文液晶显示,全程跟踪记录各个被测环境因子的数值、组数、低电压示警,主机内置大容量存储器,可储存三十万条数据,具有断电数据自动存储保护功能。


土壤三参数测定仪FDR-202II传感器概述
       5TE传感器可测定土壤水分含量、电导率和温度,震荡频率为70MHz。通过测定土壤的介电常数来确定含水量。三叉状探针基部的热敏电阻测定土温,电导率通过其中两根探针表面中部的螺丝测量,由美国Decagon研发生产。
测定理论
      体积含水量5TE通过电磁场原理测定周围介质的介电常数。传感器提供70MHz的振荡电磁波,根据介质的介电常 数对传感器充电。储存的电量与土壤介电常数和体积含水量成正比。5TE的微处理器测量充电量并输出介 电常数值。 温度 5TE采用安装在表面的热敏电阻测定温度。它位于叉状探针基部的黑色塑料外壳下面,靠近其中的一个探针,测定该探针表面的温度。

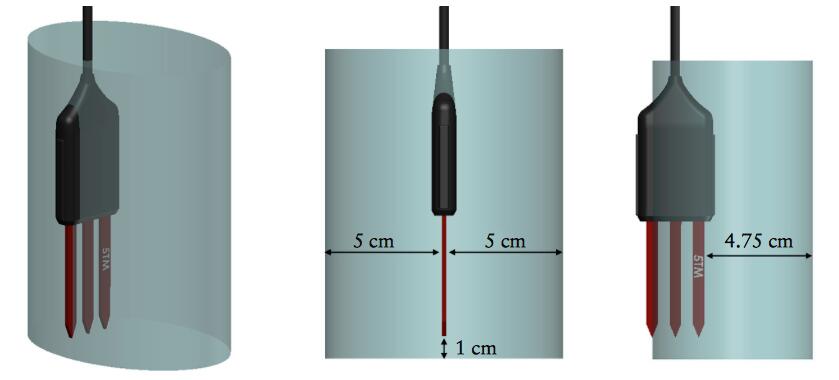

31cb408e8287e7853b2ff5852bfaf858.jpg      电导率(EC)是用来表征物质对电流传导能力的指标,可以以此推断溶液中极性分子的含量。电导率的测定是通过对两个电极施加变换的电流,测定电极间的阻抗获得的。电导率等于阻抗的倒数乘以单位常数 (电极间距离 /电极面积)。5TE使用双探针阵列测定EC,该阵列位于其中两个叉状探针的不锈钢螺丝上。 皮肤上的微量油脂接触到螺丝后会极大的影响EC的测定精度。如果发生了上述情况,请参考手册最后的清 洁部分对螺丝进行清洁。5TE测定的是周围介质的体积电导率(bulk EC)。bulk EC出厂时的校准值保证了 在0~7dS/m的电导率范围内精度为±10%。这一精度范围完全满足绝大多数的野外、温室及苗圃测定。但含盐量高的土壤电导率会高于上述标定范围。5TE的测定范围可达23.1 dS/m bulk EC,当bulk EC高于7 dS/m 时,需要用户自行校准。另外,高于7 dS/m时,EC的测定对电极表面的油脂非常敏感。


土壤三参数测定仪FDR-202II技术指标:

测量精度:表观介电常数(εa):±1εa(无单位)从1   - 40(土壤范围),±15%从40 - 80
土壤体积含水量(VWC):使用Topp方程:溶液电导率<10 dS / m的矿质土壤中典型的±0.03 m3 / m3(±3%VWC)使用介质特异性校准,在任何多孔介质中±0.01 - 0.02 m3 / m3(±1-2%VWC)
电导率(EC):从0到7 dS /   m的±10%,用户校准高于7 dS / m
       温度:±1°C
精度说明:εa:0.1εa为1-20,<0.75εa为20-80
      VWC:0.0008m 3 / m 3(0.08%VWC),0至50%VWC
          EC:0.01dS / m,从0至7dS / m,0.05dS / m,从7至23.1dS   / m
        温度:0.1℃
测量范围:εa:1(空气)〜80(水)
          EC:0-23dS   / m(本体)
        温度:-40 -   60°C *
 测量时间:150 ms
传感器类型:VWC:频域
         EC:两个探头设计
       温度:热敏电阻
       输出:RS232(TTL),SDI-12 ,RS485
操作环境:-40°至60℃*
电源要求:3.6 - 15   VDC,0.3 mA静态,在150 ms测量期间为10   mA
电缆长度:传感器标配5米电缆。可提供定制电缆长度。最大电缆长度为75 m。
电缆连接器类型:3.5 mm“立体声”插头,或剥线镀锡导线(3)
传感器尺寸:10cm×3.2cm×0.7cm
